Productos

Te ayudamos a elegir el producto, de acuerdo a tus necesidades.

Barandilla View Crystal Fit Plus

La barandilla View Crystal Fit Plus incorpora calzos regulables que permiten reducir el tiempo de instalación en obra y facilitan la alineación de los vidrios.


» View Crystal Fit Plus 1,0 kN/m - 3,0 kN/m
Resiste una carga de hasta 3,0 kN/m. Apta para su uso en las zonas A, B, C, D, E y F, recogidas en el CTE DB SE-AE, y A, B, C, D y E, según Eurocódigo 1.

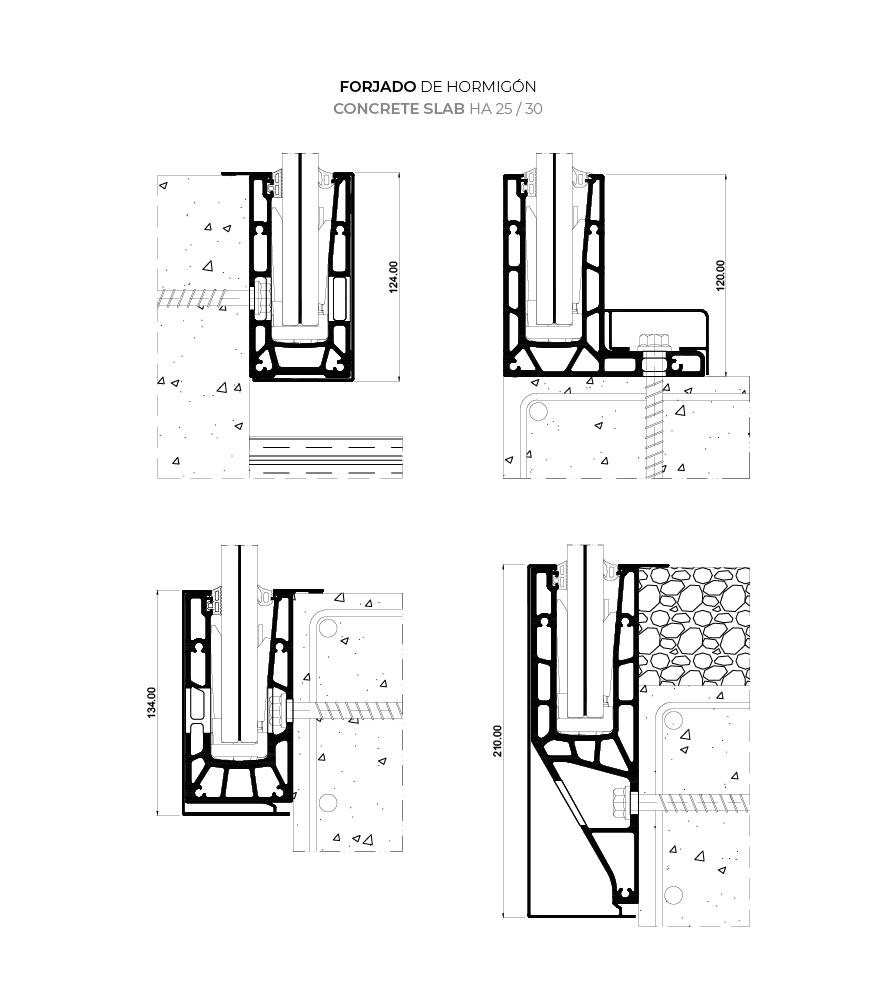

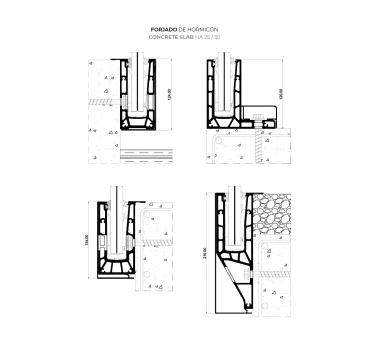

» Posibilidades de montaje

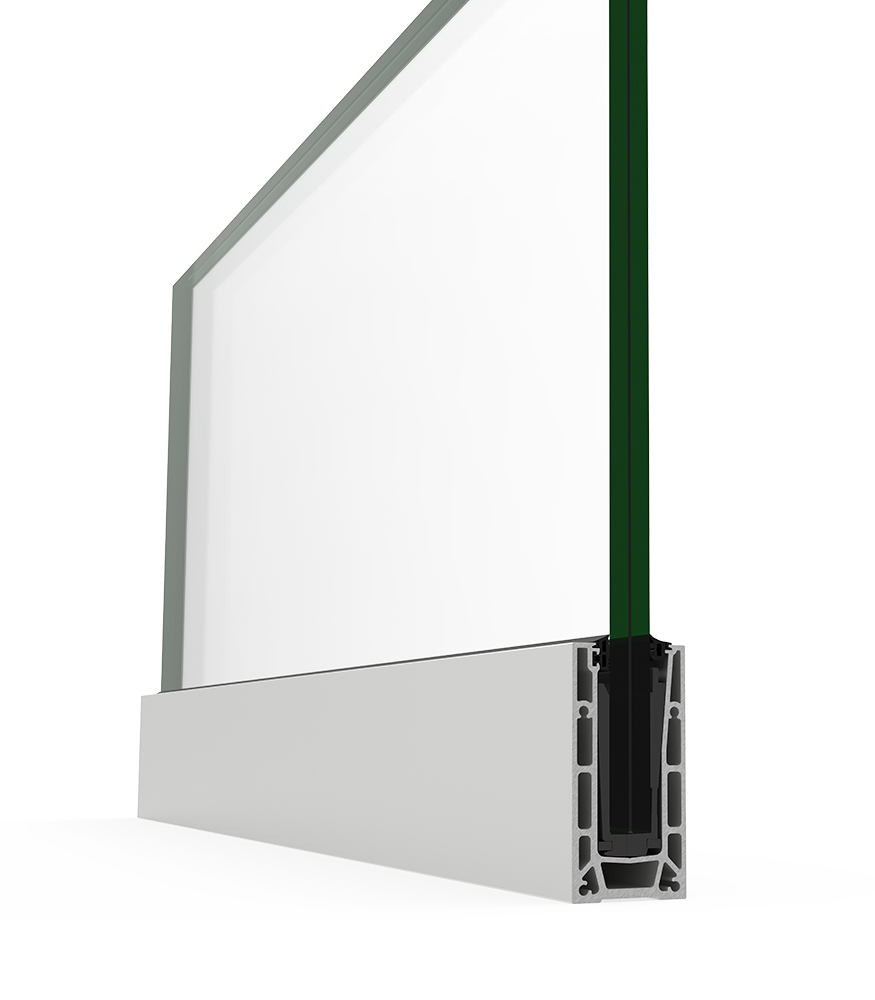

Sobre forjado

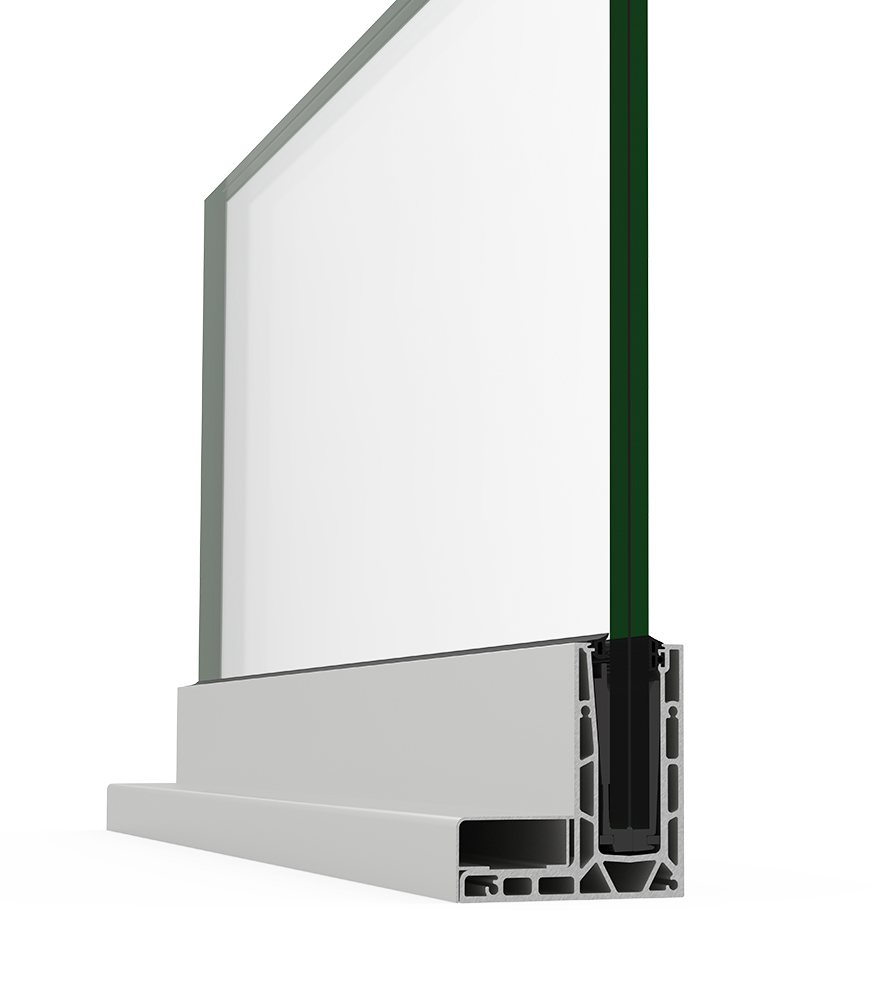

A canto de forjado enrasado
A canto de forjado

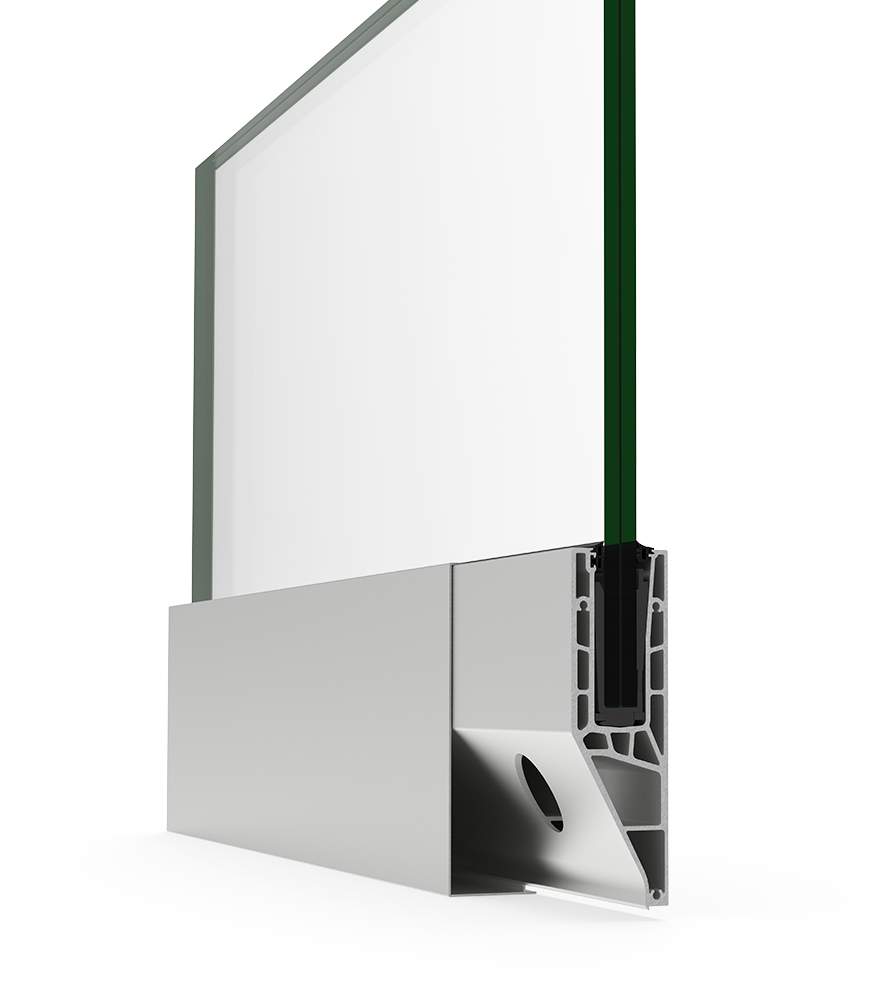

A canto de forjado invertido


» Altura máxima
1100 mm


» Posibilidades de acristalamiento
Este sistema de barandilla permite 12 posibilidades de acristalamiento: doble vidrio de 10, 8 o 6 unido por hasta 4 butirales de polivinilo de 0,38 mm. Se recomienda el uso de vidrio templado.


» Posibilidades de vidrio laminado
10-1,52-10 / 10-1,14-10 / 10-0,76-10 / 10-0,38-10
8-1,52-8 / 8-1,14-8 / 8-0,76-8 / 8-0,38-8
6-1,52-6 / 6-1,14-6 / 6-0,76-6 / 6-0,38-6


» Ensayos según normas UNE 85237, UNE 85238 y UNE 85240. Requisitos establecidos en CTE (DB SU-1 y DB SE-AE) y en Eurocódigo 1 según EN 1991-1-1/AC

1 - Ensayo estático horizontal hacia el exterior
2 - Ensayo estático horizontal hacia el interior
3 - Ensayo dinámico con cuerpo blando
4 - Ensayo dinámico con cuerpo duro
5 - Verificación del apartado 3.2 del DB-SE-AE del CTE
6 - Verificación de las especificaciones del Eurocódigo 1 según tabla 6.12


» CLASIFICACIÓN SEGÚN UNE 85240:

Clase A - EXCELENTE


Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado al canto de forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500 mm (L).
Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado sobre forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500 mm (L).

Galería de fotos del sistema:

Barandilla View Crystal Fit Plus
